Repräsentative Proben für sichere Entscheidungen
Bei der Warenannahme entscheiden Proben häufig über Feuchtebewertung, Besatz, Qualität, Freigabe, Preisfindung oder weitere Verarbeitung. Deshalb muss die Probe möglichst repräsentativ, reproduzierbar und manipulationssicher entnommen werden. Gerade bei großen Liefermengen, wechselnden Fahrzeugtypen und hohen Anforderungen an Nachvollziehbarkeit bietet die automatisierte Probenahme deutliche Vorteile gegenüber manuellen Verfahren.
INOGET-Probenahmesysteme unterstützen genau diesen Prozess:
- automatische Probenahme aus LKW, Anhängern oder Bahnwagen
- definierte Entnahmepunkte
- reproduzierbare Abläufe
- reduzierte manuelle Eingriffe
- sichere Probenförderung zum Labor
- hohe Nachvollziehbarkeit der Probenahme
- robuste Ausführung für Landwirtschaft, Handel, Industrie und Labor
Alle produktberührenden Komponenten werden aus Edelstahl oder lebensmitteltauglichen Kunststoffen gefertigt. Tragende Elemente sind feuerverzinkt und für langlebigen Einsatz unter anspruchsvollen Bedingungen ausgelegt.
Drei Systeme für unterschiedliche Anlagenkonzepte
Je nach Standort, Fahrzeugtyp, Fahrspur, Gebäude- und Anlagenlayout stehen unterschiedliche Probenehmer-Systeme zur Verfügung.

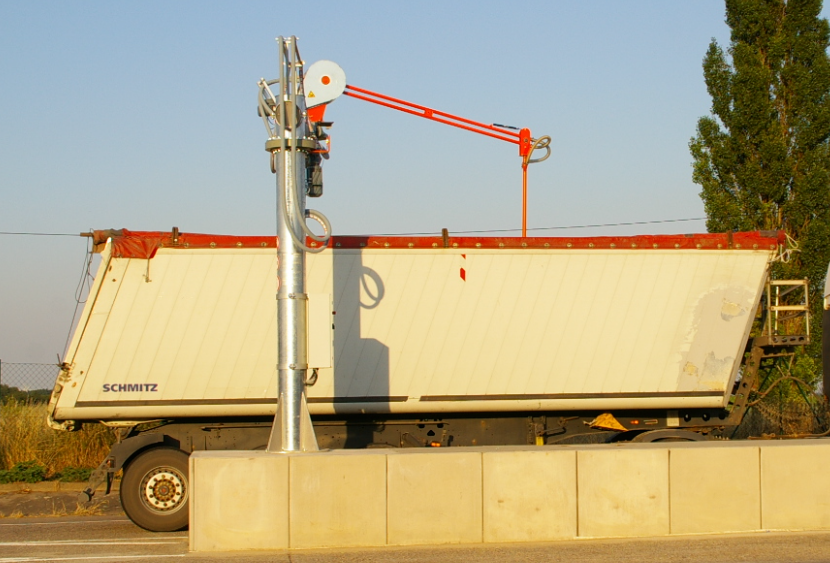

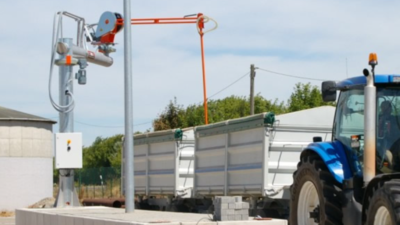

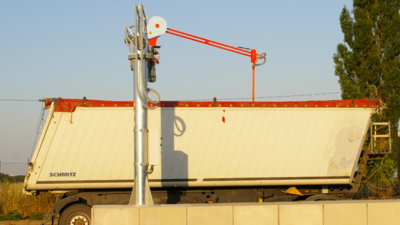

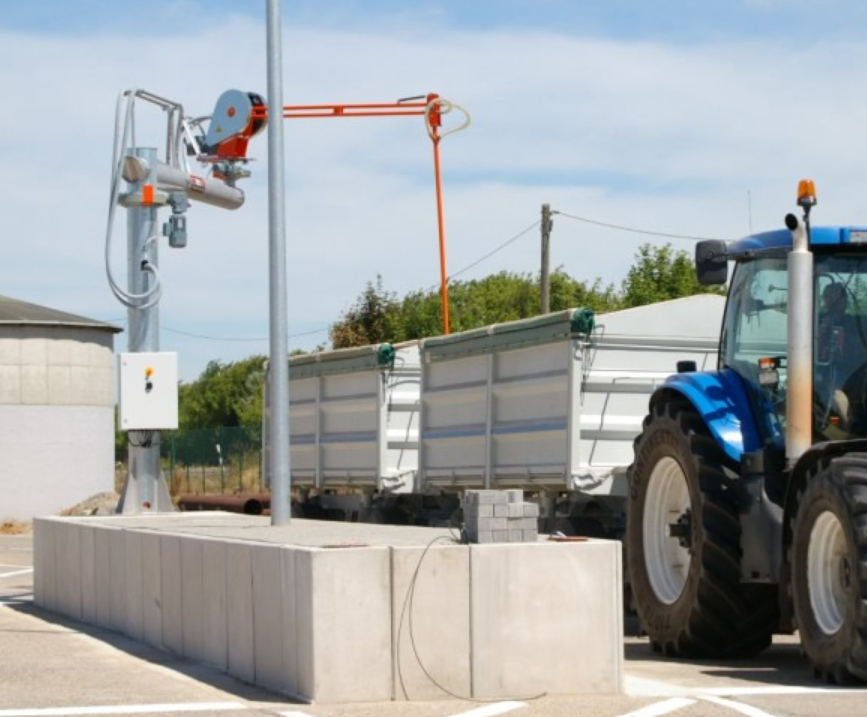

PSL 6000 – Säulenprobenehmer
Der PSL 6000 ist ein flexibler Säulenprobenehmer für dreidimensionale Probenahme. Durch mehrere gesteuerte Bewegungsachsen kann die Entnahmesonde unterschiedliche Punkte innerhalb des Arbeitsbereichs gezielt anfahren. Das System eignet sich besonders für Anlagen, bei denen unterschiedliche Fahrzeugtypen, Beladungssituationen oder Entnahmepunkte flexibel abgedeckt werden müssen.
- hohe Beweglichkeit im Arbeitsbereich
- präzise Positionierung der Entnahmesonde
- Aktionsradius bis ca. 6 m
- geeignet für unterschiedliche Fahrzeuggrößen
- automatische oder manuelle Probenahme möglich
- ideal bei hoher Flexibilität und wechselnden Anforderungen

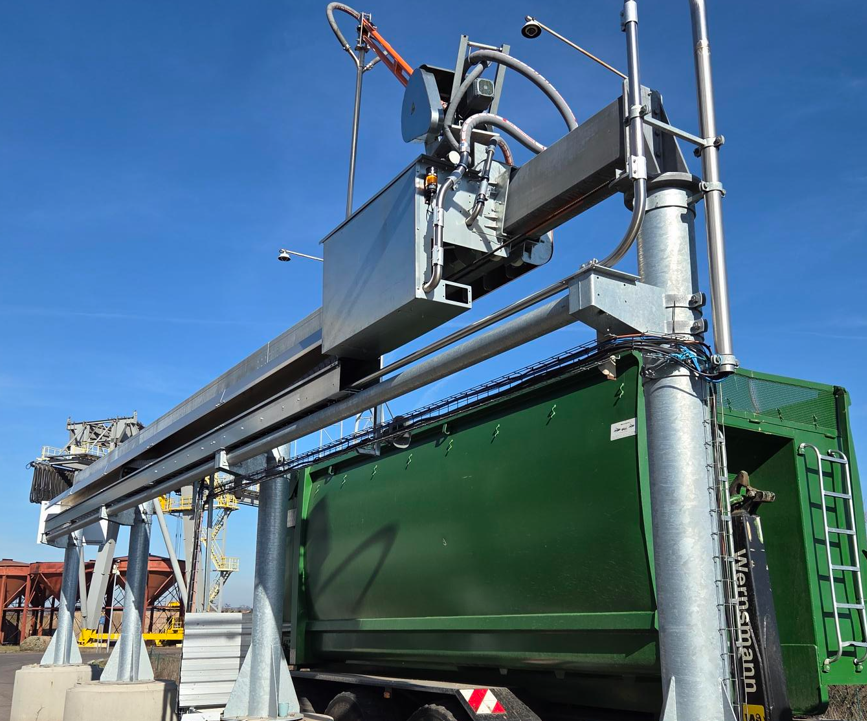

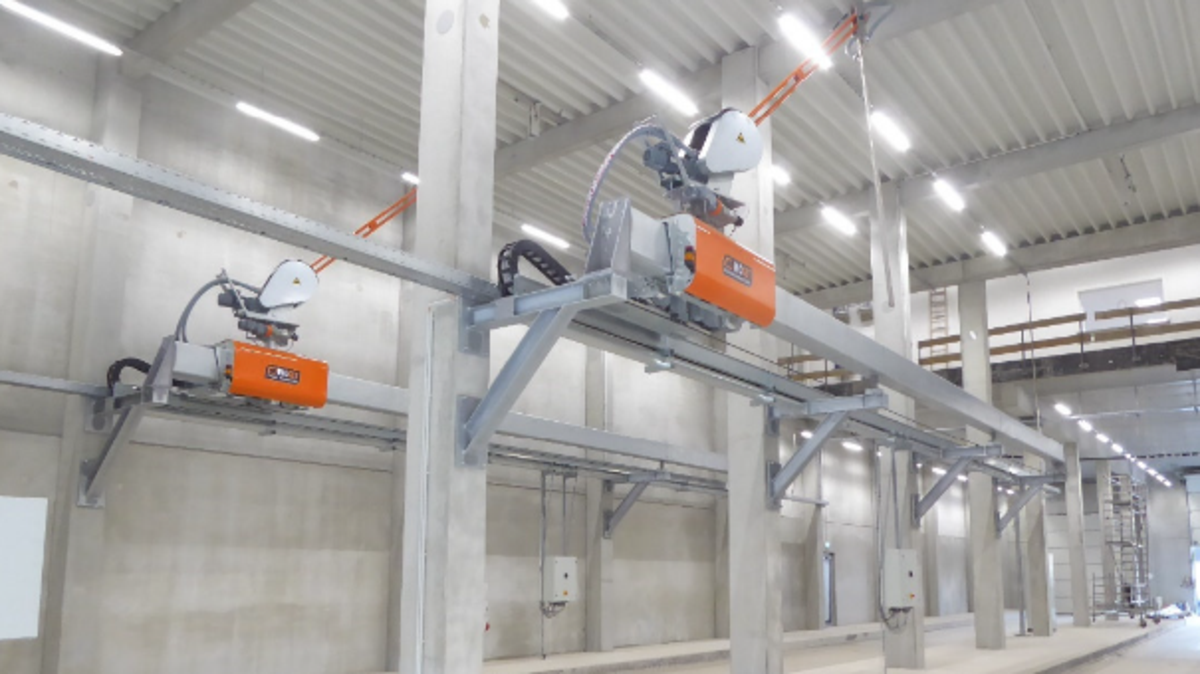

PBL 3000 – Brückenprobenehmer
Der PBL 3000 ist ein Brückenprobenehmer für die systematische Probenahme entlang linearer Fahrzeugbewegungen. Die Entnahmeeinheit verfährt auf einer stabilen Brückenkonstruktion entlang des Fahrzeugs. Durch die Kombination aus linearer Verfahrung und drehbarem Probenehmerkopf können definierte Bereiche der Ladefläche gezielt erreicht werden. Je nach Ausführung ist eine einseitige oder beidseitige Beprobung möglich.
- effiziente Beprobung entlang von Fahrzeugen
- geeignet für klar definierte Fahrspuren
- präzise lineare Verfahrung
- einseitige oder beidseitige Probenahme möglich
- robuste Konstruktion für hohe Auslastung
- besonders geeignet für Standorte mit hohem Probendurchsatz
PPL 3000 – Portalprobenehmer
Der PPL 3000 ist die leistungsstarke Lösung für größere Anlagen, lange Verfahrwege und hohe Automatisierungsanforderungen. Das System verfährt auf Laufschienen entlang der zu beprobenden Fahrzeuge und kann je nach Ausführung an unterschiedliche Probenahmeaufgaben angepasst werden. Der Portalprobenehmer eignet sich besonders für großflächige Annahmebereiche, Bahn- oder LKW-Anlagen, standardisierte Fahrzeugpositionen und hohe Anforderungen an Automatisierung und Wiederholgenauigkeit.
- PPL 3000-S mit direkt am Portal montiertem Probenehmerkopf
- PPL 3000-LT mit zusätzlicher Linearsäule für präzise vertikale Bewegung

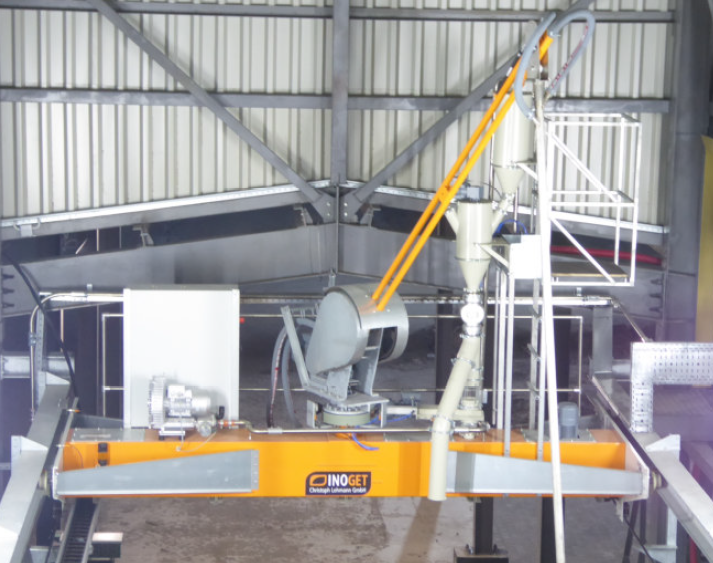

- PPL 3000-HK mit integrierter Probenaufbereitung direkt auf dem Probenehmer
Intelligente Steuerung bis zur Matrix-Probenahme
Ein wesentliches Merkmal der INOGET-Systeme ist die flexible Steuerung. Je nach gewünschtem Automatisierungsgrad stehen unterschiedliche Bedien- und Steuerungskonzepte zur Verfügung.
STANDARD
Die Standardsteuerung ermöglicht eine einfache, direkte und manuelle Bedienung des Probenehmers.
SEMIMATRIX-STEUERUNG
Bei der Semimatrix-Steuerung können vordefinierte Programme für wiederkehrende Fahrzeugtypen oder Probenahmesituationen genutzt werden. Dadurch werden wiederholbare Abläufe einfacher und sicherer.

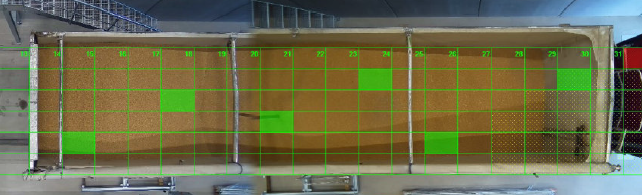

MATRIX-STEUERUNG
Die Matrix-Steuerung ermöglicht die freie Auswahl von Entnahmepunkten über eine visuelle Bedienoberfläche. Der Bediener kann die gewünschten Probenpunkte am Bildschirm auswählen; der Probenehmer fährt diese Punkte anschließend automatisch an. Durch individuell wählbare Entnahmepunkte ist der Ablauf nicht starr vorhersehbar. Das erschwert Manipulationen und erhöht die Aussagekraft der Probenahme.
- Präzision
- Nachvollziehbarkeit
- Manipulationssicherheit
- Flexibilität
- Wiederholgenauigkeit
- Dokumentierbarkeit der Probenahme
Probentransport und Probenaufbereitung
Nach der Entnahme muss die Probe sicher und möglichst unverändert zum Labor transportiert werden. Je nach Anlage und Entfernung stehen unterschiedliche Systeme zur Verfügung.
UMLUFTSYSTEM
Das Umluftsystem eignet sich für einfache Anlagen und kurze Förderstrecken. Die entnommene Probe wird pneumatisch zum Labor transportiert und dort in einen Probenbehälter abgegeben.
DUO-SYSTEM
Für höhere Anforderungen bietet INOGET das DUO-System mit getrennten Luftströmen. Es ist besonders sinnvoll bei komplexen Anlagenstrukturen, größeren Distanzen zwischen Probenehmer und Labor sowie hohen Anforderungen an Probenqualität und Prozesssicherheit.
- geeignet für lange Förderstrecken
- saubere und staubarme Probenführung
- Reinigung der Förderleitung nach dem Probenahmedurchgang
- reduzierte Vermischung zwischen Proben
- integrierte Filterabreinigung
- Homogenisierung der Probe
- repräsentativere Gesamtprobe
- saubere Entsorgung überschüssigen Materials
Planung, Integration und Service
INOGET-Probenahmesysteme werden projektspezifisch ausgelegt. Bereits in der Angebotsphase können Planung und Visualisierung mittels 3D-Konstruktion erfolgen. Dadurch lassen sich Anlagenlayout, Bewegungsbereiche, Fahrspuren, Laboranbindung und bauliche Schnittstellen frühzeitig abstimmen.
Wir unterstützen bei
- Auswahl des passenden Probenehmer-Systems
- Auslegung auf LKW-, Anhänger- oder Bahnannahme
- Integration in bestehende oder neue Annahmeanlagen
- Abstimmung von Probenförderung und Laboranbindung
- Steuerung und Bedienkonzept
- Montage, Inbetriebnahme und Schulung
- Wartung und Service
