Getreideanlage

Leistungsfähige Annahme-, Trocknungs- und Aufbereitungsanlage

Grain Storage
Grain Storage
Grain Storage
Grain Storage

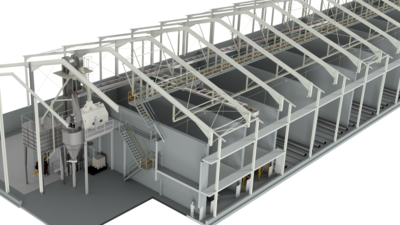

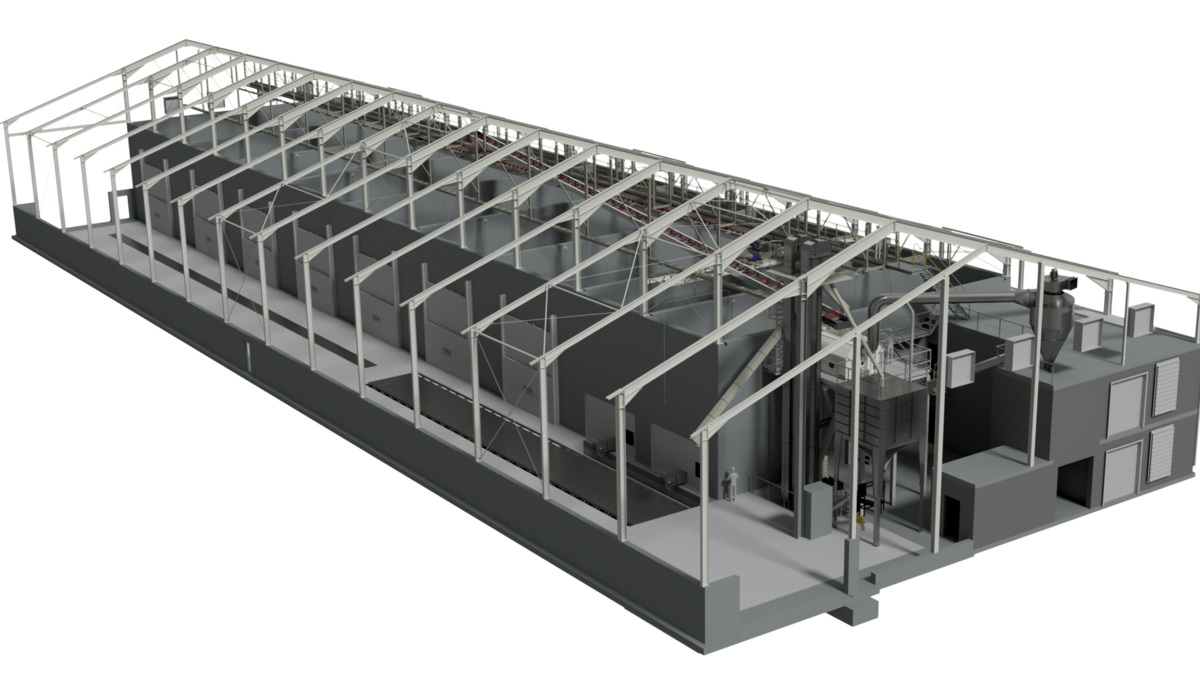

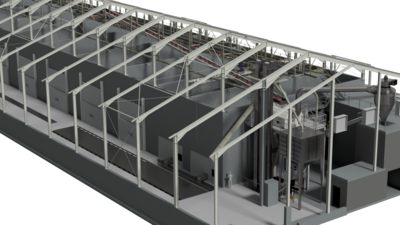

Bei diesem Projekt entstand eine moderne Getreideanlage, die hohe Annahmeleistungen, flexible Produktwege und zuverlässige Trocknungs- und Lagerprozesse miteinander verbindet. Ziel war eine Anlage, die große Erntemengen effizient aufnehmen, verteilen, vorreinigen, trocknen, umlagern und verladen kann.

Im Mittelpunkt standen robuste Fördertechnik, hohe Anlagenleistung, verschleißfeste Ausführung und ein durchdachtes Zusammenspiel von Annahme, Hallenverteilung, Trocknungsboxen, Vorreinigung, Verladung und Steuerung. Zusätzlich wurde eine Hofbeizstelle in das Gesamtkonzept integriert.

Die Anlage zeigt, wie Getreideprozesse heute nicht nur leistungsfähig, sondern auch flexibel, automatisiert und an moderne Energie- und Betriebskonzepte angepasst geplant werden können.

Einblicke

Die Anlage verfügt über zwei Annahmebereiche: eine LKW-Annahmegosse sowie eine weitere Annahme vor den Lagerboxen. Beide Annahmepunkte sind auf hohe Durchsatzleistungen ausgelegt und ermöglichen eine flexible Beschickung der nachfolgenden Prozessbereiche.

Von den Annahmegossen wird das Produkt über Trogkettenförderer und Elevatoren weitergeführt. Die Fördertechnik ist für hohe Leistungen bei Weizen ausgelegt und an den relevanten Produktübergaben mit Verschleißschutz versehen. Dadurch wird ein robuster Betrieb auch bei intensiver Nutzung und hohen saisonalen Mengen unterstützt.

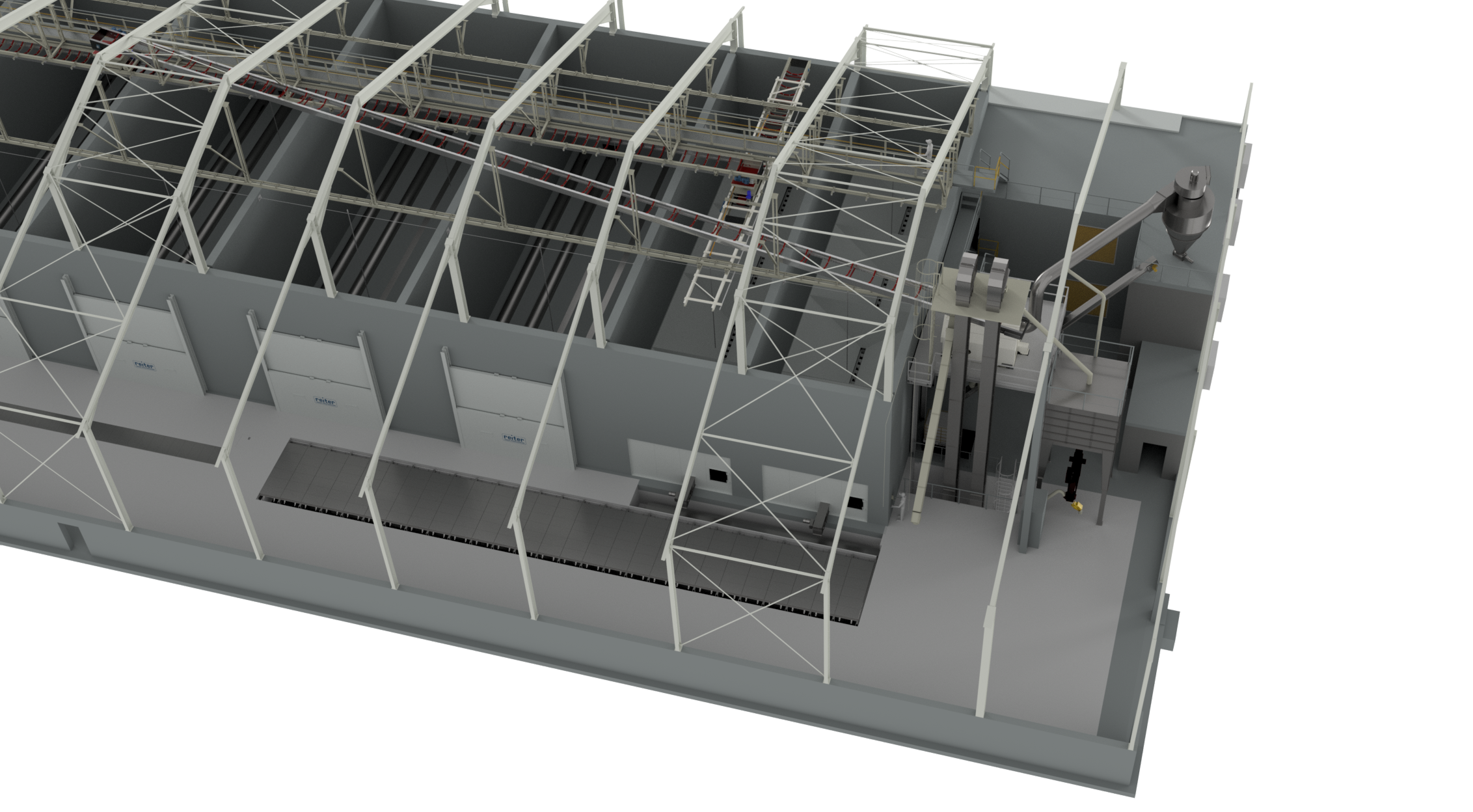

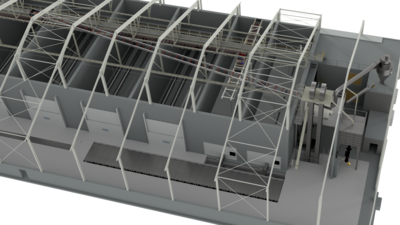

Für die Verteilung innerhalb der Halle kommt ein abgestimmtes Bandsystem zum Einsatz. Mehrere Muldenförderbänder übernehmen die Längs- und Querverteilung und ermöglichen eine gezielte Beschickung der Lager- und Trocknungsbereiche. Verfahrbare und reversierbare Bandtechnik sorgt dabei für flexible Produktwege innerhalb der Anlage.

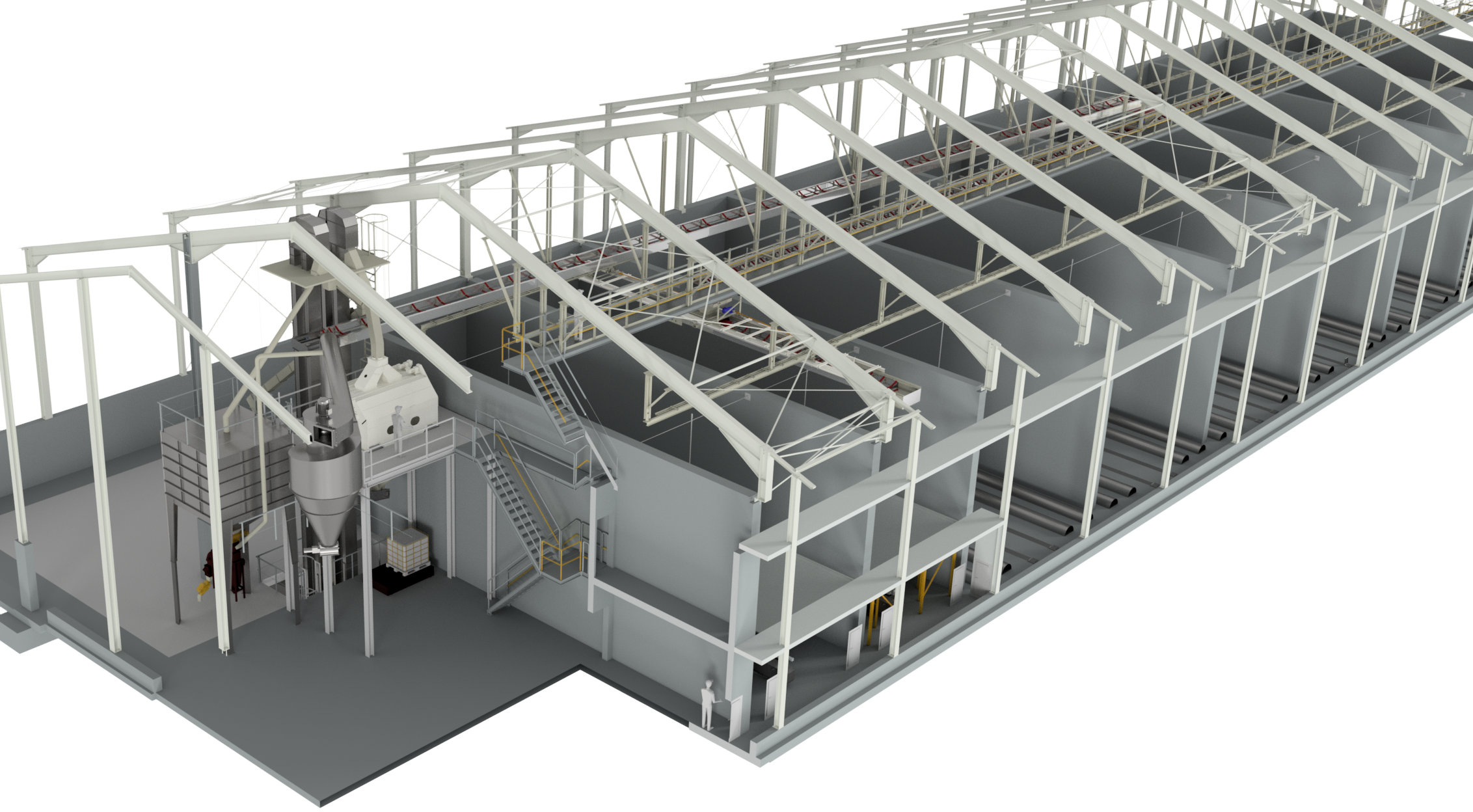

Vor der Einlagerung oder weiteren Verarbeitung kann das Getreide über einen leistungsstarken Vorreiniger geführt werden. Dieser trennt Grobteile, Staub und Leichtbestandteile ab und ist mit Zyklon-Entstaubung ausgestattet. Dadurch wird die Rohware bereits früh im Prozess entlastet und für Trocknung, Lagerung oder spätere Verwertung vorbereitet.

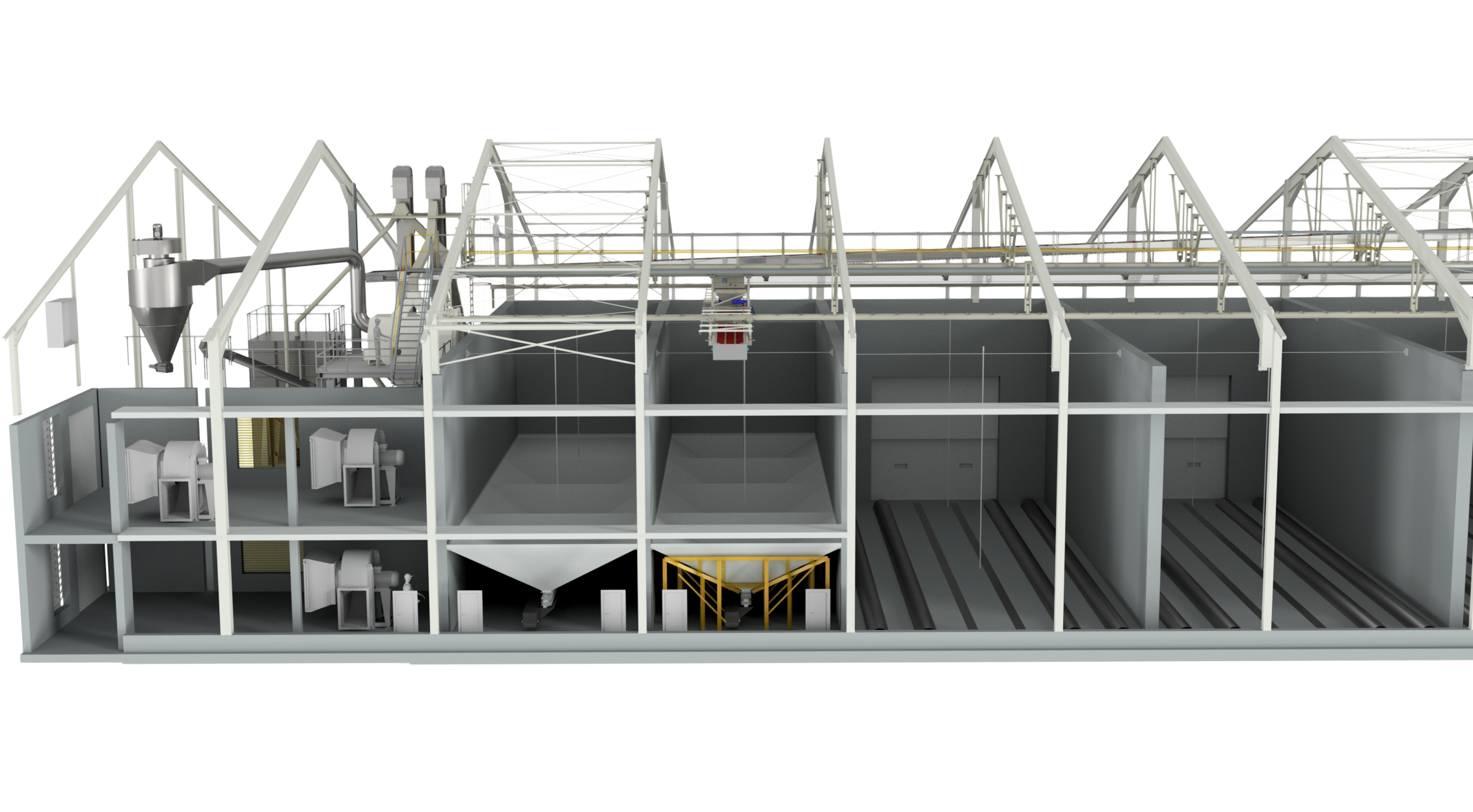

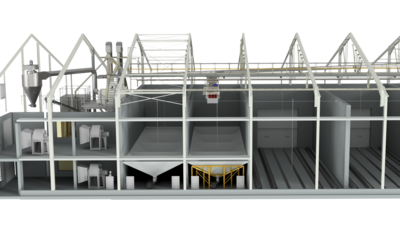

Ein zentraler Anlagenbereich ist die Trocknungs- und Belüftungstechnik. Die Getreideboxen sind mit selbstentleerenden Belüftungsböden, Auslaufschiebern, leistungsstarken Ventilatoren und Temperaturmessung ausgestattet. So können Trocknungs- und Belüftungsprozesse kontrolliert geführt und an Produktzustand, Feuchte und Lagerziel angepasst werden.

Anstelle einer klassischen Gasheizung wurde die Lufterwärmung über Warmwasser-Wärmetauscher vorgesehen. Die Warmlufttemperatur wird dabei über den Wasserdurchsatz an den einzelnen Wärmetauschern geregelt. Dieses Konzept ermöglicht die Einbindung vorhandener oder alternativer Wärmequellen und macht die Energieversorgung der Anlage flexibler.

Für die Saatgutbehandlung ist eine Hofbeizstelle integriert, verwendet wird ein kontinuierlicher Saatgut-Feuchtbeizer Typ Niklas W.N.8 mit einer Leistung von bis zu 8 t/h. Querstromsichter vor und nach der Beizung unterstützen die Abscheidung von Staub und Leichtteilen, ein automatischer Probenehmer ermöglicht die repräsentative Musterziehung nach der Behandlung.

Die zentrale Steuerung mit Prozessvisualisierung gewährleistet einen übersichtlichen und sicheren Anlagenbetrieb.

Get in touch

Besonderheiten

Eine besondere Anforderung dieses Projekts liegt in der Kombination aus hoher Leistung und flexibler Hallenlogistik. Annahme, Einlagerung, Umlagerung, Trocknung und Verladung müssen in kurzen Erntefenstern zuverlässig ineinandergreifen. Dafür wurden die Produktwege so geplant, dass unterschiedliche Betriebsarten möglich sind und die Anlage auf wechselnde Anforderungen reagieren kann.

Die verfahrbare Bandverteilung ist ein zentrales Element des Anlagenkonzepts. Sie ermöglicht eine flexible Beschickung der Boxen und verbindet hohe Leistung mit variabler Produktführung. Gleichzeitig sorgen Elevatoren, Trogkettenförderer und Laufrohre für eine klare Struktur der Transportwege.

Ein weiterer Schwerpunkt ist die verschleißfeste Ausführung. Produktrohrleitungen sowie Ein- und Ausläufe relevanter Fördergeräte und Maschinen sind in stark beanspruchten Bereichen mit Verschleißschutz ausgekleidet. Das erhöht die Standzeit und reduziert den Wartungsaufwand bei intensiver Nutzung.

Die Trocknungs- und Belüftungstechnik wurde auf einen kontrollierten Betrieb der Boxen ausgelegt. Temperaturmessung, Luftführung, Ventilatorleistung und selbstentleerende Böden ermöglichen eine gezielte Behandlung des eingelagerten Produkts. Dadurch lassen sich Produktqualität, Lagerstabilität und Prozesssicherheit besser absichern.

Besonders hervorzuheben ist die Umstellung der Warmlufterzeugung auf Warmwasser-Wärmetauscher. Damit konnte die Anlage unabhängig von einer rein klassischen Gaslösung geplant und an vorhandene Wärmesysteme oder alternative Energiequellen angebunden werden. Für moderne Getreideanlagen ist diese Flexibilität ein wichtiger Baustein, um Betriebskosten, Energieverfügbarkeit und Nachhaltigkeit gemeinsam zu betrachten.

Auch die integrierte Hofbeizstelle zeigt den ganzheitlichen Ansatz des Projekts. Die Getreideanlage endet nicht bei Annahme, Reinigung und Lagerung, sondern kann auch Schritte der Saatgutbehandlung aufnehmen. So entsteht ein breiter nutzbares Anlagenkonzept, das mehrere Prozessaufgaben in einem System verbindet.

Das Ergebnis ist eine leistungsfähige Getreideanlage mit hoher Annahme- und Verteilkapazität, robuster Fördertechnik, kontrollierter Trocknung und Belüftung, integrierter Vorreinigung, flexibler Energieversorgung, moderner Steuerung und Erweiterung um eine Hofbeizstelle.
